产品描述

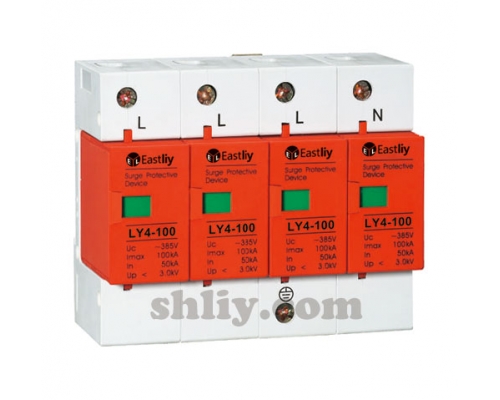

LY4 系列电涌保护器
Surge Protector
简介
该系列产品具有较大的通流能力，单极模块最大放电电流60~100kA，适用于低压配电系统的
B级(Ⅰ级)保护。根据不同的供电体系选用不同的组合接线方式。
高能压敏电阻，纳秒级响应速度；
具有过热、过流保护；
1) 2) 本地指示和遥讯报警触点；
1) 保护器上直观显示保护器工作状态
2) 提供远程监控保护器状态的触点，需外接线路
带电可拔插，模块失效可更换；
标准35mm导轨安装方式。
LY4电涌保护器命名规则
| LY | 4 | - | □□ | ／ | □ | - | □□□ | □ |
| 上海利源电气电涌保护器 | 设计序号 | 最大放电电流(8/20μs)（kA） | 组合方式 | 最大持续工作电压(V) | 附件：B声光报警器，X遥信触点 |
电涌保护器性能参数
| 型号 | LY4-60限压型 | LY4-80 限压型 | LY4-100 限压型 |
| 最大持续运行电压Uc (V) | 385 | 385 | 385 |
| 标称放电电流 In 8/20μs (kA) | 30 | 40 | 50 |
| 最大放电电流 Imax 8/20μs (kA) | 60 | 80 | 100 |
| 电压保护水平 Up ( kV) | 2.0 | 2.5 | 3.0 |
| 后备保护装置（熔断器） | 63 | 100 | 125 |
| 本地失效指示 | 窗口绿色：正常；窗口红色：失效 | ||
| 遥讯报警触点 | 一个常开触点 | ||
| 接线能力 | 1.5~35mm2 | ||
| 外形尺寸 | 90×27×62 | ||
| 外壳材料 | 符合UL94V-0 | ||
| 外壳防护等级 | IP20 | ||
| 安装方式 | 标准35mm导轨 | ||
注1）：最大持续运行电压可选，有275V、320V、385V、420V、485V、550V等。
