产品描述

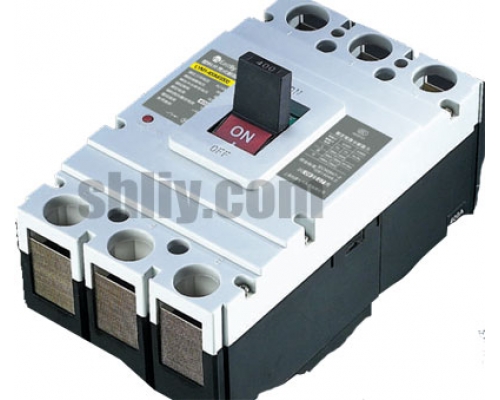

LYM1系列塑料外壳式断路器
LYM1 Moulded Case Circuit Breaker
适用范围
LYM1系列塑料外壳式断路器(以下简称断路器)，适用于交流50Hz(或60Hz)，其额定绝缘电压
为800V(LYM1-63型为500V)，额定工作电压690V(DJM1-63为400V及以下)，额定工作电流至
1250A的电路中作不频繁转换及电动机不频繁起动之用(Inm≤630A及以下)。断路器具有过载、
短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力，分为L型(标准型)、M型(较高分断型)、H型(高分断型)
三种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
断路器可垂直安装(即竖装)，亦可水平安装(即横装)。
断路器具有隔离功能，其相应符号为：" "。
断路器符合标准：IEC60947-2及GB14048.2。
LYM1断路器型号及其含义
| LY | M | 1 | - | □ | □ | □ | / | □ | □ | □ | □ | |
| 上海利源电气 科技有限公司 | 万能式 断路器 | 设计序号 | 壳架等级 额定电流 | 额定极限短路 分断能力 级别(注1) | 断路器的壳架 等级额定电流 | 极数 | 脱扣器方式 及附件代号 (见表5) | 用途 代号 (注3) | N极型式 A B C D (注4) |
注：
1、按额定极限短路分断能力的高低分为L型(标准型)、M型(较高分断型)、H型(高
2、手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示。
3、配电用断路器无代号：保护电动机用2表示。
4、按产品极数分为三极、四极，四极产品中中性极(N极)的形式分四种：
A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B型：N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。
C型：N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。
D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
LYM1断路器正常工作环境
海拔：≤2000m
环境温度：-5℃~+40℃
能耐受潮湿空气的影响
能耐受盐雾、油雾的影响
污染等级为3级
最大倾斜度为22.5°
在无爆炸危险的介质中，且介质无足以腐蚀
金属和破坏绝缘的气体与导电尘埃的地方
在没有雨雪侵袭的地方
安装类别Ⅲ
LYM1断路器脱扣器动作性能
保护特性
| 配电用 | 表1 | |||
| 脱扣器额定工作电流(A) | 热脱扣器(基准温度40℃) | 电磁脱扣器 动作电流 (A) | 备注 | |
| 1.05(冷态) 不动作时间(h) | 1.30In(热态) 动作时间(h) | |||
| 10<In≤63 | ≥1 | <1 | 10 n±20% | 配电保护型 注： 1250A为 7In±20% |
| 63<In≤100 | ≥2 | <2 | 10In±20% | |
| 100< n≤1250 I | ≥2 | <2 | 5In±20% 7In±20% 10In±20% | |
注：额定电流小于160A无5 In电流磁脱扣。
LYM1断路器保护电动机用
| 脱扣器额定 工作电流(A) | 热脱扣器(基准温度40℃) | ||||
| 1.0 n(冷态) 不动作时间(h) I | 1.20 n(热态) 动作时间(h) | 1.50 n(热态) 动作时间(h) I | 7.20 n(冷态) 动作时间(h) I | 电磁脱扣器 动作电流 (A) | |
| 10 n≤630 ≤I | ≥2 | ≤2 | 8min | 6S<Tp 20s ≤ | 12 n±20% I |
LYM1断路器功率耗损
| 断路器功率损耗 | 表2 | |||
| 型号 | 通电电流(A) | 三极总功率损耗(W) | ||
| 板前、 板后接线 | 插入式 板前接线 | 插入式 板后接线 | ||
| LYM1-63(L、M)直热型(10A~25A) | 25 | 28 | / | 32 |
| LYM1-100(L、M、H)直热型(16A~25A) | 25 | 40 | 42 | 45 |
| LYM1-63(L、M)间热型(32A~63A) | 63 | 20 | / | 24 |
| LYM1-100(L、M、H)间热型(32A~100A) | 100 | 35 | 37 | 40 |
| LYM1-225(L、M、H) | 225 | 62 | 66 | 70 |
| LYM1-400(L、M、H) | 400 | 115 | 120 | 125 |
| LYM1-630(L、M、H) | 630 | 187 | 193 | 200 |
| LYM1-800(M、H) | 800 | 262 | / | 300 |
| LYM1-1250(M、H) | 1250 | 386 | / | / |
LYM1断路器降容系数
| 断路器环境温度变化的降容系数 | 表3 | ||||
| 型号 | 降容系数(In) | ||||
| +40℃ | +45℃ | +50℃ | +55℃ | +60℃ | |
| LYM1-63 | 1 | 0.94 | 0.88 | 0.81 | 0.74 |
| LYM1-100 | 1 | 0.96 | 0.91 | 0.85 | 0.78 |
| LYM1-225 | 1 | 0.97 | 0.94 | 0.90 | 0.86 |
| LYM1-400 | 1 | 0.95 | 0.89 | 0.82 | 0.75 |
| LYM1-630 | 1 | 0.94 | 0.88 | 0.82 | 0.76 |
| LYM1-800 | 1 | 0.94 | 0.87 | 0.80 | 0.72 |
| LYM1-1250 | 1 | 0.92 | 0.85 | 0.79 | 0.70 |
注：以上降容系数均在通于壳架额定电流下测得
断路器主要技术性能指标
断路器主要技术性能参数表
| 型号 | 外观 |
| LYM1-63 | |
| LYM1-100 | |
| LYM1-225 | |
| LYM1-400 | |
| LYMl-630 | |
| LYM1-800 | |
| LYM1 -1250 |
