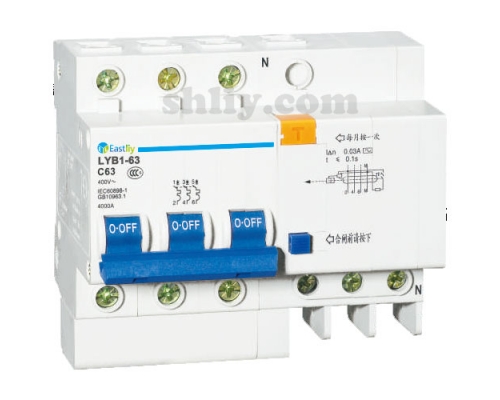

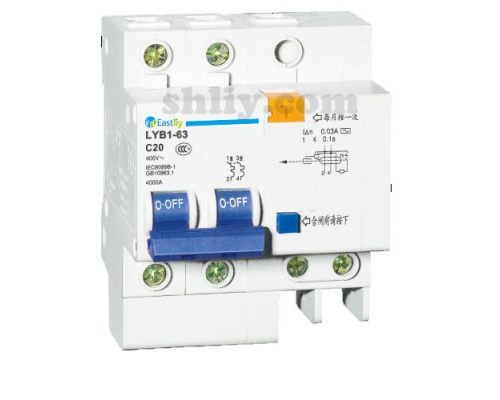

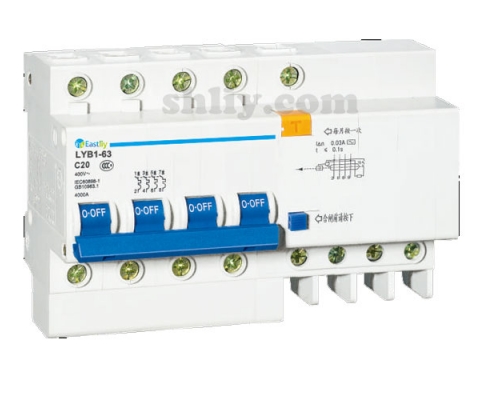

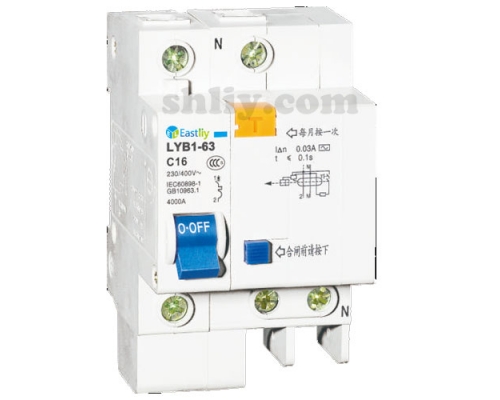

LYB1L-63 系列高分断小型断路器
LYB1L-63 high breaking-mini-circuit-breaker
高分断小型断路器适用范围
LYB1L-63系列漏电断路器适用于交流50Hz(或60Hz)、额定电压400V及单相230V，额定电流
自3A至63A的线路中，具有漏电触电、过载、短路等保护功能，还可以根据用户要求，增加过
压保护功能，保障人身安全和防止设备因发生漏电流造成的事故，并可用来保护线路的过载和短
路，在正常情况下作为线路的不频繁分断和转换之用，额定剩余动作电流30mA的漏电断路器可
对人身触电提供直接保护。
本产品符合标准：GB16917、GB10963、IEC61009、IEC60898。
高分断小型断路器型号及其含义
| LY | B | 1 | L | - | 63 | □ | □ | / | □ | □ | - | □ | |
| 上海利源电气科技有限公司 | 小型断路器 | 设计序号 | 剩余漏电动作型 | 壳架等级额定电流 | 用途代号：C为配电用，D为电动机保护用 | 工作电流 | 极数 | 中性极 | 额定剩余动作电流 |
高分断小型断路器主要技术参数
| 电压 (V) | 壳架等级额定 电流Inm(A) | 极数 | 中性线 | 额定电流 In(A) | 额定漏电动作 电流I△n (mA) | 额定漏电不动作 电流I△no (mA) | 额定漏电动 作时间(s) |
| 230 | 63 | 1 | +N | 3,6,10,16, 20,35,32, 40,50,63 | 30,(50), (100),(300) | 15,(25),(50), (150) | <0.1 |
| 230/400 | 63 | 2 | <0.1 | ||||
| 230/400 | 63 | 3 | +N | <0.1 | |||
| 230/400 | 63 | 3 | <0.1 | ||||
| 230/400 | 63 | 4 | <0.1 |
注：接线采用夹箍的接线端子，可连接25mm 及以下导线
警告用户：额定漏电动作电流30mA以下具有保护人身安全功能。
结构特征
LYB1L-63系列漏电断路器由LYB1-63高分断小型断路器和漏电脱扣器拼装而成。漏电断路器系
电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣断路器及带有
过载和短路保护的断路器组成。
