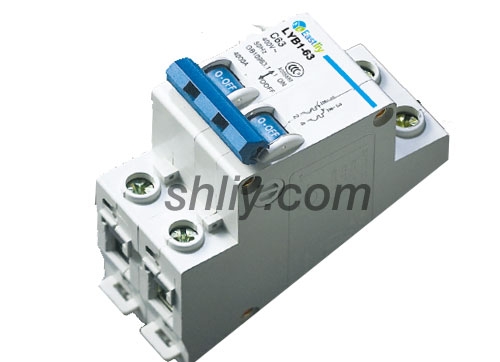

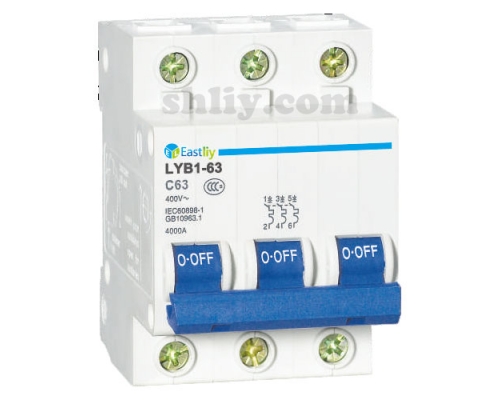

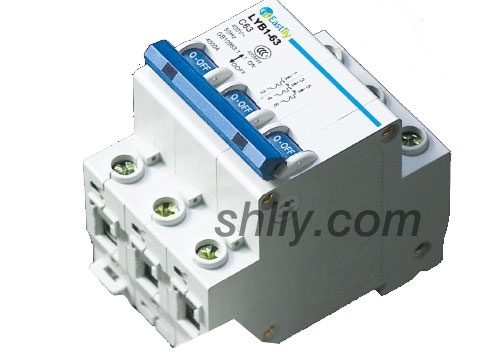

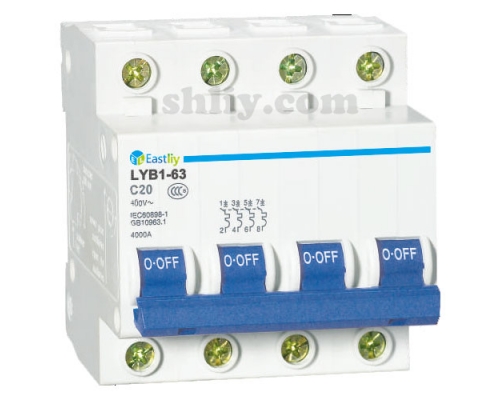

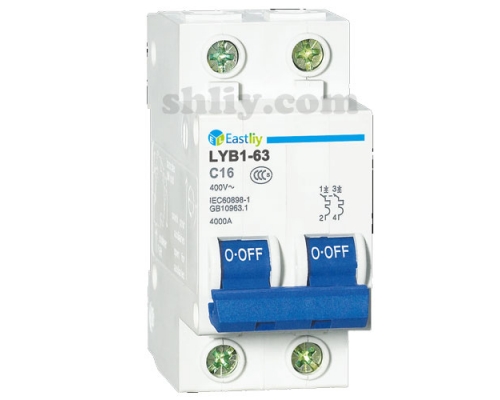

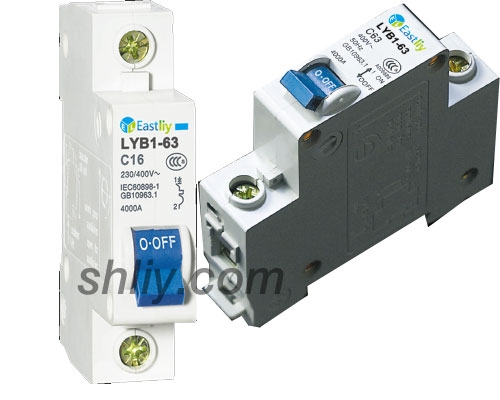

LYB1-63 高分断小型断路器

点击放大商品图

LYB1-63 高分断小型断路器
库存状况:	有库存
型　号:	LYB1-63
品　牌:	利源小型断路器
平均分数:	暂没评分

商品介绍附加商品图商品评论关联商品相关下载

产品描述

LYB1-63 系列高分断小型断路器

Series High Breaking Mini Circuit Breaker

高分断小型断路器适用范围

LYB1-63高分断小型断路器具有结构先进合理、性能可靠、分断能力高、外型美观小巧等特点，
壳体等部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz，额定工作电压400V以下，
额定电流自3A至63A以下的场所。主要用于办公楼、住宅和类似的建筑物的照明、配电线路及
设备的过载、短路保护、也可在正常情况下，作为线路不频繁分断和转换之用。
本产品符合标准：IEC60898和GB10963。

高分断小型断路器型号及其含义

	LY	B	1	-	63	□	□	/	□
	上海利源电气科技有限公司	小型断路器	设计序号		壳架等级额定电流	用途代号：C为配电用，D为电动机保护用	额定工作电流		极数

高分断小型断路器技术参数

额定工作电压(V)	极数	额定电流(A)	额定短路分断能力
额定工作电压(V)	极数	额定电流(A)	试验线路预期电流(A)	功率因数
230	1,2	3,6,10,16,20, 25,32,40	4000	0.65~0.70
230/400	1,2		4000	0.65~0.70
400	2,3,4		4000	0.65~0.70
230	1,2	50,63	4000	0.75~0.80
230/400	1,2		4000	0.75~0.80
400	2,3,4		4000	0.75~0.80

注：

机械寿命：20,000次(断-通)
电气寿命：4000次
抗湿热性：2类(温度为55℃，相对湿度为95%)
2 接线采用带夹箍的接线端子，电缆载面可达25mm

过电流脱扣特性表

型式	型式试验电流(A)	额定电流(In)	规定时间	预期结果	起始状态	附注
C	1.13In	所有值	t≥1h	不脱扣	冷态
C	1.45In	In≤32A	t<1h	脱扣	热态	电流在5s内稳定地上升至规定值
D	2.55In	In>32A	1s<t<60s	脱扣	冷态
D	2.55In	所有值	1s<t<120s	脱扣	冷态
C	5In	所有值	t≥0.1s	不脱扣	冷态	闭合辅助开关接通电源
C	10In	所有值	t<0.1s	脱扣	冷态	闭合辅助开关接通电源
D	10In	所有值	t≥0.1s	不脱扣	冷态	闭合辅助开关接通电源
D	14In	所有值	t<0.1s	脱扣	冷态	闭合辅助开关接通电源

高分断小型断路器结构特性

LYB1-63高分断小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用
了高阻燃、高强度的特种塑料，抗冲击能力强，重量轻。断路器操作机构的零件采用了高强度塑
料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始到脱扣机构动作的
时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧
系统则采用了特殊的导弧角和灭弧室，具有显著的限流特性。

动作特性曲线

外形及安装尺寸

注：安装导轨采用JB6525-92《电器安装轨》TH35型钢安装轨。
