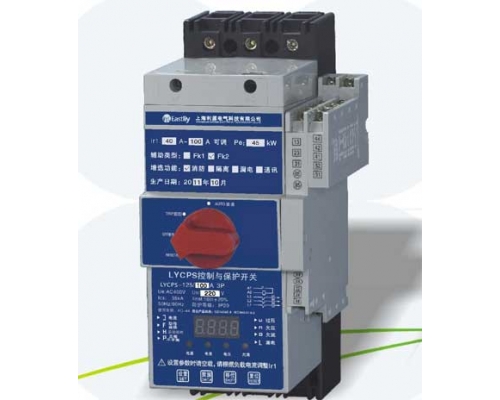

LYCPS系列控制与保护开关电器

LYCPS系列控制与保护开关电器（以下简称：LYCPS）主要用于交流50Hz( 60Hz)、额定电压至
690V、电流自0.4A至125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且
能够接通、承载并分断规定的非正常条件下的电流（如短路电流）。

LYCPS采用模块化结构型式，集成了多种传统的分离元器件（断路器、熔断器、接触器、过载或过
流保护继电器、起动器、隔离器等）的主要功能，适用于现代化建筑中的泵、风机、空调、消防照明等电
控系统；冶金、煤矿、钢铁、石化、港口、船舶、铁路、纺织等领域的电动机控制和保护；电动机控制中
心( MCC)；工厂或车间的单电机控制与保护；以殛远程控制照明系统等。
3.1周围环境温度：-5℃—40℃，日平均气温$35℃
3.2海拔高度≤2000m
3.3最高温度为+40℃时，相对湿度≤50%；月平均最低温度为+20℃时，相对湿度≤90%
3.4防护等级IP20
3.5污染等级：3级
3.6安装类别：主电路为Ⅲ．控制电路为¨

LYCPS具有以下功能：
■断路器功能：
具有短路瞬时动作和短路短延时保护功能，可在lOms内分断相应级别的短路电流，限流系数小于
0.4。
■接触器功能：
额定工作电压380V．额定工作电流为0.4~125A．并在AC43和AC44使用类别下无需降容。
■热继电器和过流继电器功能
具有完善、合理、连续的三段保护功能，过载保护模型采用当前最先进的双时间常数指数方程，能与
被保护对象的允许过载特性相匹配，动作准确、可靠。
■带剩余电流保护断路器功能
具有剩余电流保护特性。
