二段式双电源开关

二段式双电源开关
LYS1系列双电源自动转换开关是上海利源电气科技有限公司自主开发的产品。它符合GB/T14048.
11-2008标准，也符合《高层民用建筑防火规范》，《建筑设计防火规范》，《应急照明设计指南》，
《民用建筑电气设计规范》等。
体积小、安装方便。
自投自复、自投不自复型各取所需，自动、手动兼容。
欠电压、过电压、断相保护，功能齐全。
一体式、分体式、任君选用。
二极、三极、四极、规格齐全。
运行参数整定可调。
额定电压400V，额定电流10A~3200A。

■概述
随着社会的发展，人们对供电可靠性的要求也越来越高。很多场合会用两路电源来保证供电的可
靠性，这就需要一种在两路电源之间进行可靠切换的装置，LYS1系列智能型自动转换开关，就是
为了满足这一要求而开发的一种专用产品。该产品具有自投自复、自投不自复和电网-发电机
三种切换功能，对三相四线电网供电的两路电源的三相电压同时检测，当任一相发生过压、欠压、
缺相，能自动从异常电源切换到正常电源；用于电网一发电系统的产品还能发出发电指令，是一种
性能完善、安全可靠、自动化程度高、使用范围广的双电源系列产品，其技术水平达国内领先水平。

■使用范围
LYS1系列智能型双电源自动转换开关(以下简称A.T.S)适用于额定工作电压交流240/415V，频率
50/60Hz的紧急供电系统。当一路电源发生故障时，可以自动完成常用电源和备用电源进行电源之
间切换，而无需人工操作，以保证重要用户供电的可靠性。主要用于医院、商场、银行、人防、
化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。

■结构与特点

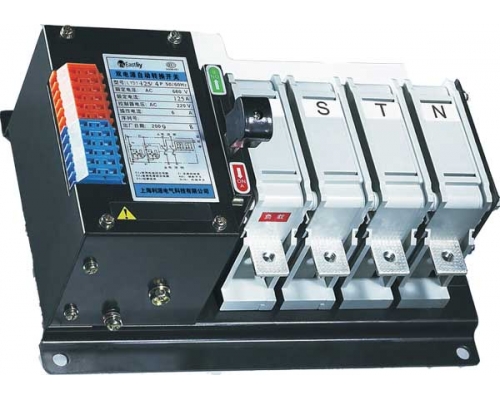

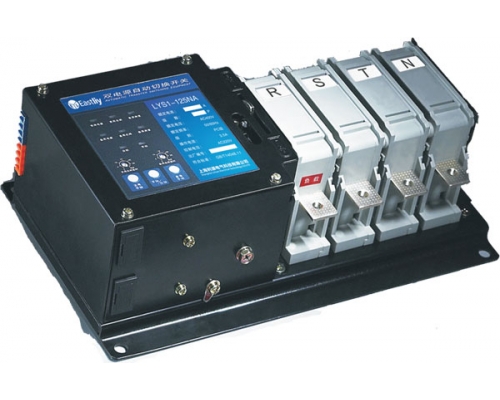

LYS1系列智能型双电源自动转换开关由开关本体和切换控制器两大部分组成。产品采用电磁
驱动，切换控制器的工作电源采用主、备用电源的交流220V电源，无需另加控制电源。开关本
体具有电气或机械合闸指示作为隔离功能的指示器之用。

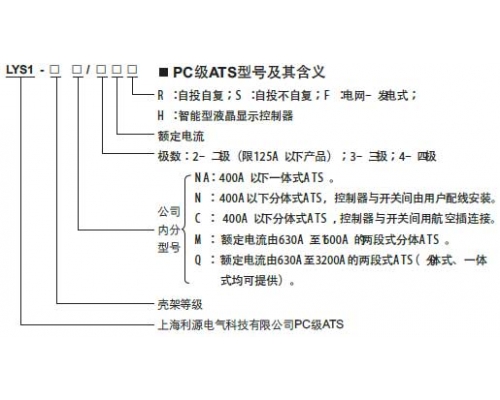

■PC级ATS型号及其含义
