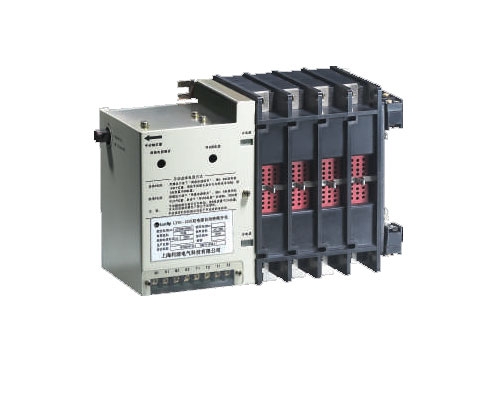

[S]型自动转换开关(三段式)

■[S]型自动转换开关(三段式)

□可配C、H型控制器
□额定电流：20A~500A

■概述

S系列PC级双电源自动切换开关（以下简称ATSE）是我公司开发的高科技术产品，它符合GB/T
14048.1-2006、GB/T14048.11-2008标准，也符合《高层民用建筑防火规范》、《应急照明设计
指南》等。产品的部件、元器件经过严格的老化筛选，成品经过连续高温24h的通电老化，最
后通过加载检验合格后方可出厂。从而保障了产品的可靠性和安全性。

适用于交流690伏以下、额定频率50Hz/60Hz。在电源出现缺相、过压、欠压等故障情况时，在
控制器的控制下转换开关能迅速将负载从常用电源换至备用电源(此时备用电源必须正常)。用
户还可以在需要时使负载处于一个中间位置，使负载既不与常电源接通也不与备用电源接通。

本产品主要用于国家规定的一级负荷，广泛适用于消防邮电通讯、医院、宾馆、城市轨道交通、
高层楼宇、工业流水线、电视台等需要连续供电的场所。主、备电源可以是电网、自启动发电机
组、蓄电池组等。
注:
1) 二段式自动转换开关，当开关接到转换信号后在中间断开位置不停顿立即从一个电源换接
到另一个电源。
2) 三段式自动转换开关，该开关接到转换信号后，可立即(或经过一个预先设定的延时时间)从
一个电源换接到另一个电源，也可以从一个电源换接到不与任何电源相通的中间断开位置。
3) S或L系列开关的电器级别为：PC级。
4) 接线方式均为板前接线方式。
5) 额定工作电压AC660V/690V、AC380V/400VAC110V的开关电器为特殊供货。

■工作条件

周围空气温度
周围空气温度-15℃至+60℃，且24小时平均温度不超过+55℃。
周围空气温度高于+65℃或低于-20℃的用户应与制造商协商。

大气湿度
月最大相对湿度90%，能耐受海上潮湿空气的影响，在较低温度下可以允许较高的相对湿度，
对于温度变化偶尔产生的凝露应采取特殊的措施。

安装高度
安装地点的海拔不超过2000米，用于更高的海拔时，要考虑到空气的介电强度和冷却作用有
所下降，请与制造商协商。

污染等级
安装地点的环境污染等级为3级。

安装级别
安装类别Ⅳ类。

安装倾斜度
产品在柜内固定安装，最大倾斜度为±22.5°。

飞弧距离
在交流380V时飞弧距离为80mm。交流660V时飞弧距离为100mm。125A及以下安装时可以
不考虑飞弧距离。

使用类别
AC-33B。
