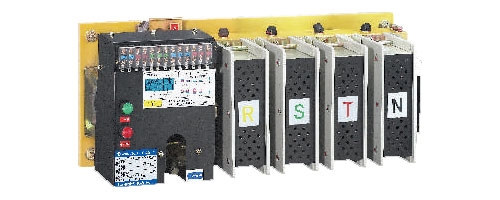

[M]型双电源自动转换开关
点击放大商品图

[M]型双电源自动转换开关

库存状况: 有库存
型　号: [M]型
品　牌: 利源双电源自动转换开关
平均分数: 暂没评分

商品介绍 附加商品图 商品评论 关联商品 相关下载

产品描述

■[M]型双电源自动转换开关

□可配B型控制器
□额定电流：630A-1600A



■主要功能

合闸和断开均由一个电磁线圈操作。
结构简单、检修方便。
触点容量大，新型的可动触点稳定可靠，
过载能力强。
淘汰了多余的导电部分，结构简单寿命长。



1.控制电路端子排
2.手动操作柄插口
3.开关状态机械指示
4.主电源母线
5.负载母线
6.备用电源母线



■[M]型双电源自动转换开关外型尺寸

型号 极数

LYS1-630M
LYS1-800M
LYS1-1000M
LYS1-1250M

 LYS1-1600M
A
3P 530 640
4P
600		 750
C
3P 490 580
4P 560 710
B 280
D 210
E 250
F   90
90
90
90		 130
G   30(a)
40(a)
45(a)
55(a)		 75(b)
R     40
U 12 12
12
12
12		 12



■[M]型双电源自动转换开关技术特性

序号 LYS1-630M LYS1-800M LYS1-1000M LYS1-1250M LYS1-1600M
额定电流(A) 630 800 1000 1250 1600
操作电流(A) 16 16 16 16 16
额定短时耐受电流(KA) 15 18 20 25 32
使用寿命 机械 3000 3000 3000 3000 3000
使用寿命 电气 1000 1000 1000 1000 1000
极数 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
重量(kg) 37 42.5 39 46 41 48 48 57 56 67
操作周期(秒/次) 15 20 25 25 25
