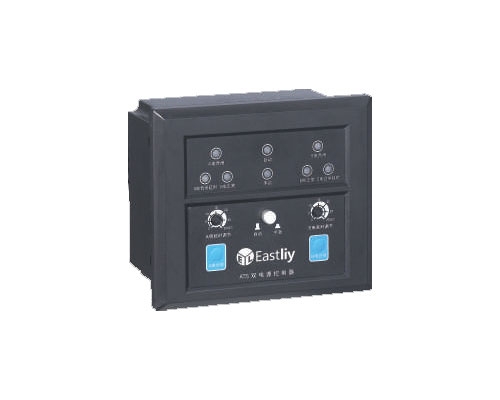

LYCU-D 型控制器

LYCU-D 型控制器

■LYCU-D 型控制器投入特点及功能简述

LYCU-D 型控制器用于控制由双线圈组成的二段式C 型ATS；
控制器与开关之间用一条专用电缆连接，使其安装极为方便；
具有对两路电源的过电压、欠电压、缺相等故障检测功能；
带有发电机组启动信号输出功能(主电源有故障时延时约3S发出)；

■C型开关本体与LYCU-D 型安装连接示意图

■接线端子示意图

F，F1，F2为发电机启动信号输出端子，F为公共端，当主电源正常时F与F2闭合、F与F1断
开；当主电源异常且备用电源没电时F与F1延时三秒后闭合，同时F与F2断开。
(F-F1接口容量：AC220V/5A，AC380V/3A)。
R1，R2接通时，控制器然后就处于禁止状态，这时，无论按主电源转换按钮、备用电源转换
按钮，还是回到自动模式，控制器都不响应。(R1，R2只能接无源触点，否则导致控制器损坏)
L1，L2按用户要求增加功能(备用)。
