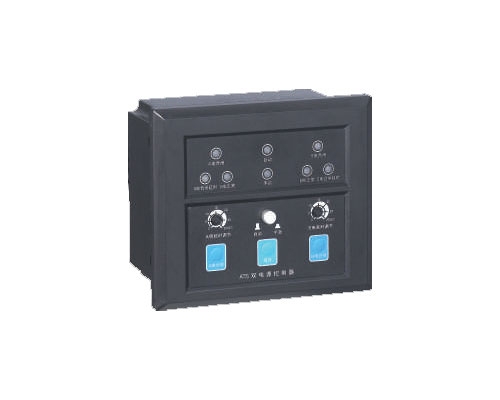

LYCU-C 型带插式控制器

LYCU-C 型带插式控制器

■LYCU-C 型控制器投入特点及功能简述

LYCU-C型控制器专用于控制由三线圈组成的三段式S型ATS；
控制器与开关之间用一条专用电缆连接，使其安装极为方便；
具有对两路电源的过电压、欠电压、缺相等故障检测功能；
可控制S型ATS同时断开两路电源,方便用户检修；
带有发电机组启动信号输出功能(主电源有故障时延时约3S发出)；

■LYCU-C型控制器接线端子示意图

F，F1，F2为发电机启动信号输出端子，F为公共端，当主电源正常时F与F2闭合、F与F1断
开；当主电源异常且备用电源没电时F与F1延时三秒后闭合，同时F与F2断开。
R1，R2接通时，控制器处于禁止状态。(R1，R2只能接无源触点，否则导致控制器损坏)
L1,L2按用户要求增加功能(备用)。

■禁止状态

接通端子R1、R2，可使控制器处于禁止状态。
1、接通端子R1、R2的瞬间相当于按了一次手动复位键，然后就处于禁止状态，这时，无论按
主电源转换按钮、备用电源转换按钮，还是回到自动模式，控制器都不响应。
2、在自动模式时，接通端子R1、R2就没有位置复位动作，只是进入了禁止状态而不对外部条
件做出响应。
3、切断两路电源后，接通端子R1、R2使控制器处于禁止状态，避免误操作给检修人员带来
危险。
