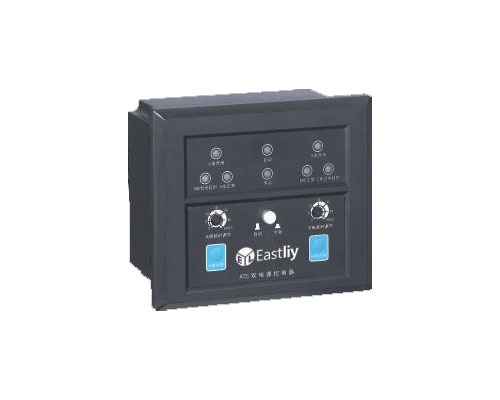

LYCU-B 型接线式控制器

LYCU-B 型接线式控制器

■LYCU-B 型接线式控制器功能简述

.对两路电源的过压、欠压、缺相等故障的检测功能。
.可提供发电机组启动信号(主电源有故障时延时约3S发出)，订货时须注明电网-发电机。

■主要特点

.采用单片机先断后合程序控制；
.逻辑程序、电气双重联锁；
.体积小巧，置于开关柜面板便于观察、操作与运行；
.具有很强的抗电磁干扰性能。

■LYCU-B型控制器接线端子示意图

a、A1，B1，C1，N1接主电源三相四线，若是三相三线，则N1需要接常用零线；
b、A2，B2，C2，N2接备用电源三相四线，若是三相三线，则N2需要接备用零线；
c、L1经开关内部辅助触点接主电源A相，为主电源合闸指示；
d、L2经开关内部辅助触点备用电源A相，为备用电源合闸指示；
e、M1，M2，M3，M4为开关量输出端子。
f、 F，F1，F2为发电机启动信号输出端子，F为公共端，当主电源正常时F与F2闭合、F与F1
断开；当主电源异常且备用电源没电时F与F1延时三秒后闭合，同时F与F2断开。
(F-F1接口容量：AC220V/5A，AC380V/3A)。
