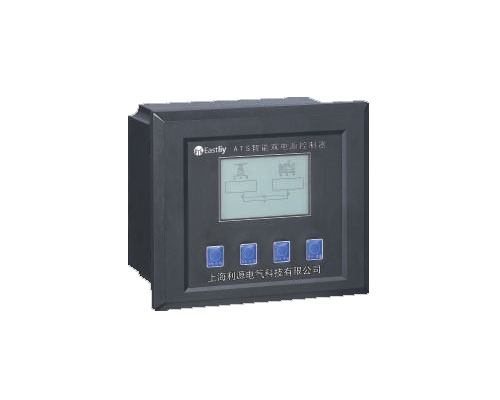

LYCU-H 液晶型控制器

LYCU-H 液晶型控制器

■LYCU-H 型控制器功能简述

过压：表示常用或备用电源有过压故障。
欠压：表示常用或备用电源有欠压故障。
缺相：表示常用或备用电源有缺相故障。
自投自复：常用电源有故障切换到备用电源，正常后自动切换回来。
自投不自复：常用电源有故障切换到备用电源，正常后不自动切换回来。
自动：开关工作在自动状态。
手动：开关需手动切换才能工作。
双分：开关工作在中间状态。
NA、NB、NC：表示当前六路电源的电源电压值。
常用合闸：开关为常用电源送电。
备用合闸：开关为备用电源送电。
主电优先：表示在自投自复状态下以主电源优先投入。
发电机：显示表示开关工作模式为电网对发电机。
发电机：不显示表示开关工作模式为电网对电网。
停止：不闪烁表示发电机已停止。
停止：闪烁表示发电机正在延时停止。
启动：不闪烁表示发电机已启动
启动：闪烁表示发电机正在延时启动。
设置：表示进入设置模式。

■C型开关本体与LYCU-H型连接示意图

■接线端子示意图

.F，F1，F2为发电机启动信号输出端子，F为公共端，当主电源正常时F与F2闭合、F与F1断 开；当主电源异常且备用电源没电时F与F1延时三秒后闭合，同时F与F2断开。
.(F-F1接口容量：AC220V/5A，AC380V/3A)。
.R1，R2接通时，控制器然后就处于禁止状态，这时，无论按主电源转换按钮、备用电源转换 按钮，还是回到自动模式，控制器都不响应。(R1，R2只能接无源触点，否则导致控制器损坏)
.L1，L2按用户要求增加功能(备用)。
