LYQ2系列自动转换开关

LYQ2系列自动转换开关

■ LYQ2自动转换开关概述
LYQ2系列自动转换开关是我公司最新开发的新一代产品。主要用于不允许断电的供电场所，
当常用电源出故障时，自动转换到备用电源，从而完成电源系统的转换，保证可靠持续供电。
目前特别适合用在不允许电源断电的重要供电场所，为满足现场需求。自动转换开关，可选择
自投自复、自投不自复、电网对电网、电网对发电机，备有多种功能工作方式，该产品适用于
额定电压AC220V、频率50Hz、额定电流10A至1250A（CB级）自动转换开关产品。

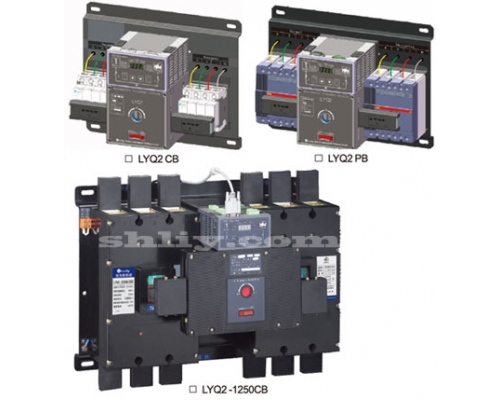

■ 结构与特点

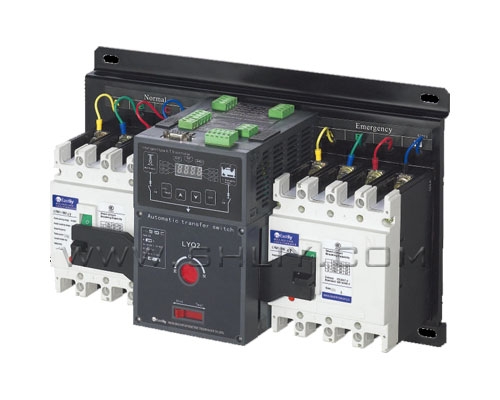

LYQ2系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触
头)、机械联锁传动机构、智能控制器等组成。分为整体式与分体式两种结构。整体式是控制器和
执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装
在柜体内，控制器与执行机构用约2m长的电缆连接。其特点是：
两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的
可能性。该机构已获国家专利产品。
智能化控制器采用单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。
具有短路、过载保护功能，过压、欠压、缺相自动切换功能与智能报警功能。
自动切换参数可在外部自由设定。
具有操作电机智能保护功能。
本装置带有消防接口电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分
闸状态。
留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

LYQ2系列自动转换开关

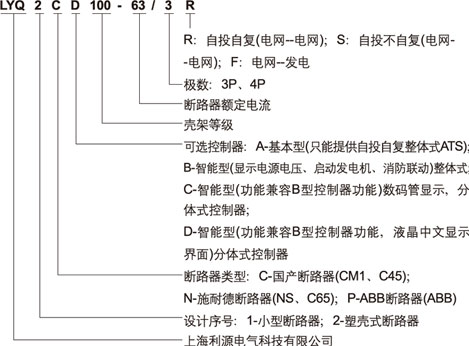

■ 一种全新的智能化、模块式设计

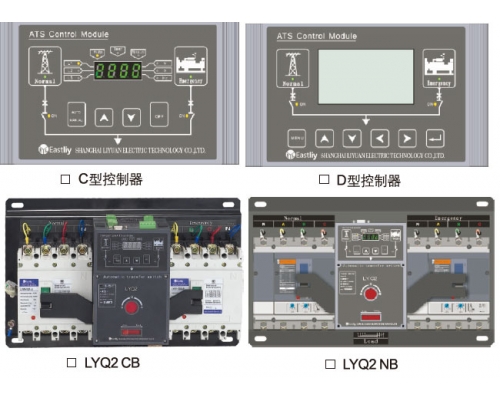

■ 控制器功能
A型控制器

■ A型控制器(基本型)与开关本体安装在一起，根据工作电源电压是否正常决定是否进行电源转换。

■功能
可选择自动工作方式和手动工作方式；
监测两路电源是否缺相、欠压等异常情况并且有指示灯显示两路电源电压是否正常和开关所处的
位置；
转换方式为自投自复；

■电气特性
额定工作电压：AC220V/50Hz；
转换延时：0.5s；

■B型控制器

B型控制器采用智能单片机程序控制；巧妙的和开关本体连为一体，操作方便、功能强大，并
且可在 B 型控制器的基础上，增加 C 型分体控制器和 D 型液晶中文界面分体控制器。

■功能

能准确显示两路三相电压、频率和开关状态量；
允许用户在现场对其工作状态、转换延时等参数进行修改；
可任意设置自投自复、自投不自复、电网-发电机模式；
消防报警联动-转换到双分位置；
具有手动转换模式与自动转换模式选择功能；
在电网-发电机模式下可输出发电机启动信号；
转换延时时间可任意设定；
具有极强的抗干扰能力，适合在强电磁干扰的复杂环境中使用；

■电气特性
工作电压：AC220V/50Hz；
转换延时：0.5s-90s连续可调；
返回延时：0.5s-90s连续可调；
欠电压转换值：145V~210V连续可调；
过电压转换值：230V~300V连续可调；
转换时间：<4秒。
