LYW1智能型万能式断路器

智能型万能式断路器 LYW1

LYW1系列智能型万能式断路器(以下简称断路器), 适用于交流50Hz, 额定电压至660V(690V)及以
下，额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电
压、短路、单相接地等故障的危害。断路器具有智能化保护功能， 选择性保护精确，能提高供电
可靠性， 避免不必要的停电。同时带有开放式通讯接口，可进行"四遥"，以满足控制中心和自动
化系统的要求。断路器在海拔2000米的脉冲耐压8000V(不同海拔按标准修正，最高不超过12000V)。
该断路器具有隔离功能，表示为:" "。
断路器符合标准：GB14048.2《低压开关设备和控制设备 低压断路器》
IEC60947-2《低压开关设备和控制设备 断路器》

型号含义及分类

..型号及含义

分类：
按安装方式分
a.固定式
b.抽屉式
按极数分：三级、四级
按操作方式分
a.电动操作
b.手动操作(检修、维护用)

脱扣器种类：
智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

智能控制器性能：
a.智能控制器分为：H型(通讯用)、M型(普通智能型)、L型(经济型);
b.具有过载长延时反时限，短延时反时限、定时限，瞬时功能，可由用户自行设定组成所需要
的保护特性；
c.单相接地保护功能；
D.显示功能：整定电流显示、动作电流显示、各线电压主显示(电压显示应在订货时提出)；
e.报警功能：过载报警;
f.自检功能：过热自检、微机自诊断；
g.试验功能：试验智能控制器的动作特性。

正常使用和安装条件

.周围空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超
注：下限值为-10℃或-25℃的工作条件，用户应向本公司
低于-10℃或-25℃的工作条件，用户应与本公司协商；

.安装地点的海拔不超过2000m。
大气条件
大气相对湿度在周围空气为+40℃时不超过50％，在较低温度下可以有较高的相对湿度，最
湿月的月平均最大相对湿度为90％，同时该月的平均最低温度为+25℃，并考虑到因温度变
化发生在产品表面上的凝露。超过规定要求应与本公司协商。

.防护等级：IP30
.污染等级：3级
.使用类别：B类或A类

.安装类别
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装 类别Ⅳ，辅助电路及控制电路安装类别为Ⅲ。

.安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5°(矿用断路器的倾斜度不超过 15°)。

结构简介

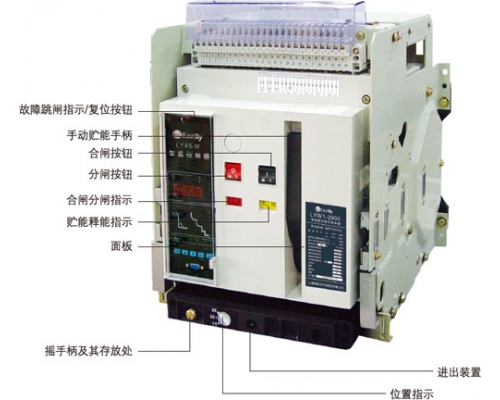

断路器正面指示
